在全球能源結構向清潔化、智能化轉型的浪潮下，“光儲充” 一體化系統憑借其集成化、高效化的核心優勢，正加速?gòu)奶剿麟A段邁向規?；瘧?yīng)用的關鍵進程。這一系統將光伏發電的清潔能源生產、儲能系統（ESS）的靈活能源調度以及智能充電設施的便捷能源補給無縫融合，不僅有效緩解了傳統能源供應壓力，更成為推動新能源產業高質量發展的重要引擎，展現出不可估量的市場潛力與發展前景。

作為深耕自動化與電子元器件領域的領軍企業，歐姆龍始終緊跟時代發展趨勢，精準洞察 “光儲充” 領域的核心需求，匠心打造了從光伏發電設備到儲能系統（ESS），再到智能充電設施的全鏈條 “光儲充” 一體化解決方案。通過整合自身在電子技術、控制技術與系統集成方面的深厚積淀，歐姆龍致力于推動能源自給自足與高效利用的各類應用場景落地，為商業園區、住宅小區、公共充電站等不同領域提供穩定、可靠的能源服務，助力全球能源轉型目標的實現。

然而，“光儲充” 系統在實際運行過程中，面臨著極為復雜的工作環境與多變的工況挑戰。無論是光伏發電受晝夜、天氣變化影響導致的輸出波動，還是儲能系統充放電過程中的能量轉換壓力，亦或是智能充電設施在不同充電需求下的負荷變化，都對系統中的核心元器件提出了嚴苛要求。其中，PCB 功率繼電器作為實現電路通斷、保障系統安全運行的關鍵部件，必須能夠在高電壓、大電流的極端條件下，保持穩定可靠的工作性能，避免因繼電器故障引發系統停機、設備損壞甚至安全事故。

正是基于對 “光儲充” 應用場景痛點的深刻理解，歐姆龍器件與模塊解決方案團隊經過長期研發與技術攻關，推出了專為 “光儲充” 系統量身定制的 G7L-X PCB 功率繼電器。該繼電器憑借卓越的性能設計，完美契合 “光儲充” 系統的高要求：在電壓耐受方面，G7L-X PCB 功率繼電器能夠輕松應對 “光儲充” 系統中常見的高電壓環境，有效防止因電壓過高導致的絕緣擊穿問題；在電流承載能力上，其強大的大電流通斷能力，可確保在系統負荷劇烈變化時，依然能夠穩定實現電路的接通與斷開，避免因電流過大引發的觸點燒蝕、粘連等故障。

G7L-X PCB功率繼電器

? 通過增加相反極性，實現直流大容量雙向切斷/開關。

? 兩極串聯接線的方式，能夠?qū)崿F(xiàn)DC 600V 至DC 1000V電壓的接通或分?jǐn)唷?/p>

? 有助于降低線圈功耗。(如采用50%額定電壓來保持動作時，線圈功耗約為600mW)

? 符合光伏逆變器安全標準(UL和EN)。

? 采用安全設計，接點間隙為6.0mm(雙極串聯接線)。

? 初始電阻10mΩ以下(DC5V、1A通電時)的低接觸電阻型號系列。

可為您帶來如下優勢：通過PC板安裝型繼電器實現產品小型化。通過提供反極性提高PC板上的電路圖案靈活性。

應用領域

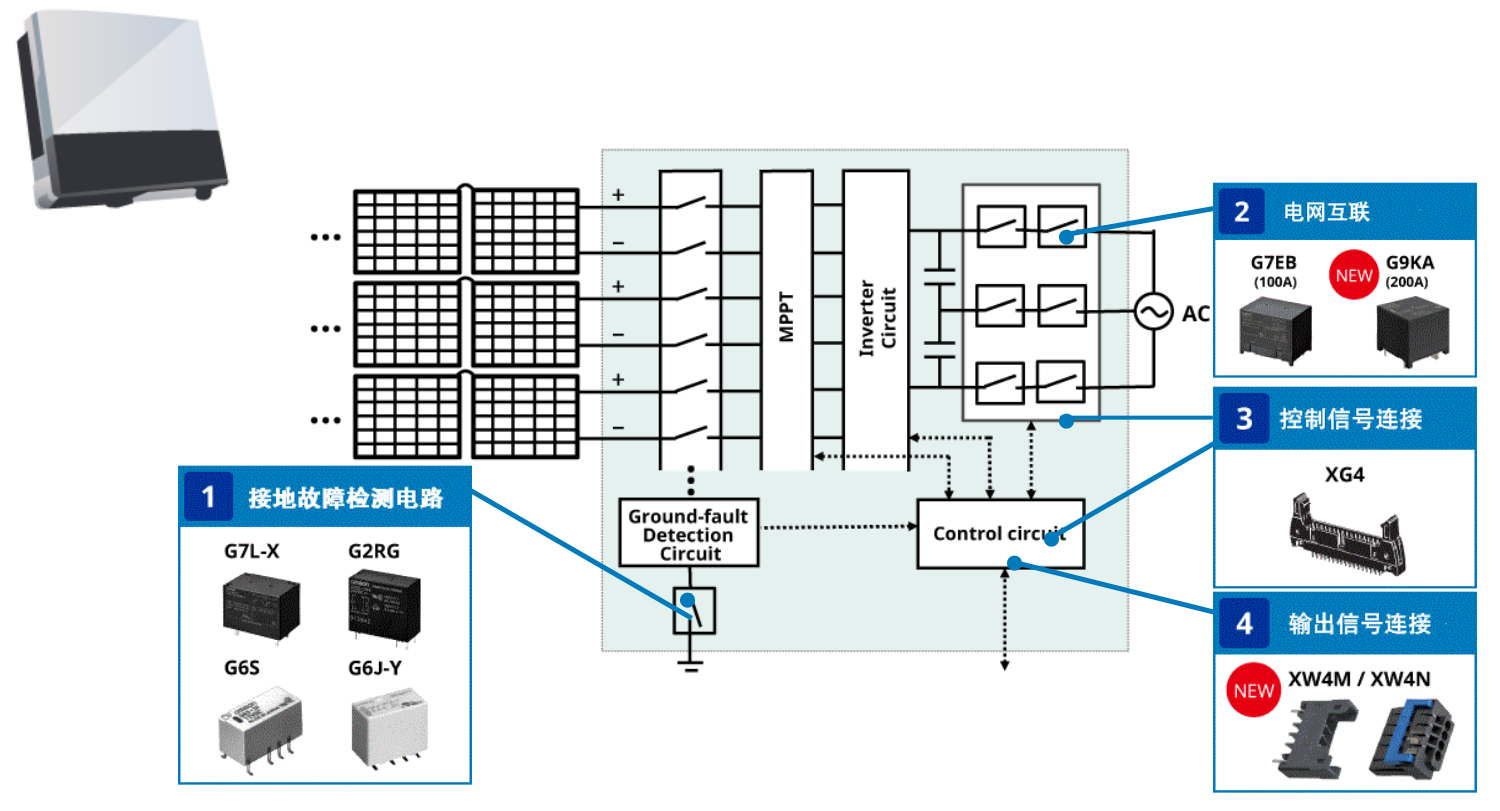

PV逆變器（住宅和商業）

兆瓦級太陽能光伏發電系統的最新發展趨勢是提高分布式光伏逆變器的容量，更大限度提高發電量和降低維護成本。

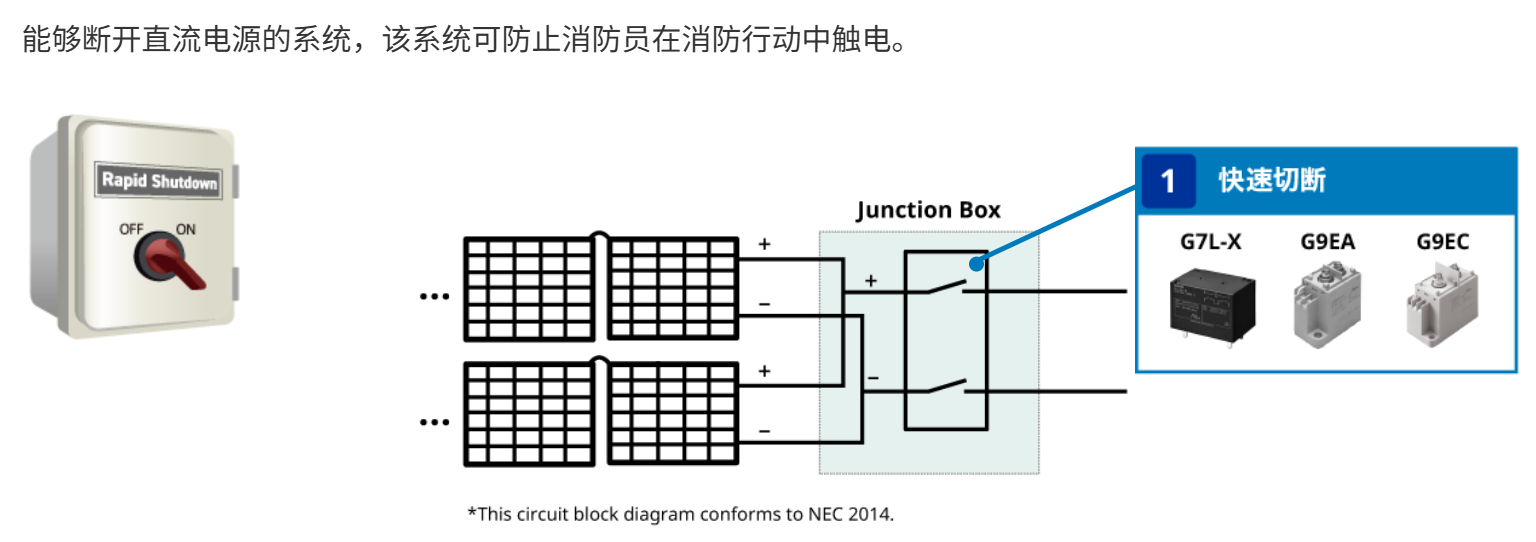

快速切斷

能夠斷開直流電源的系統，該系統可防止消防員在消防行動中觸電。

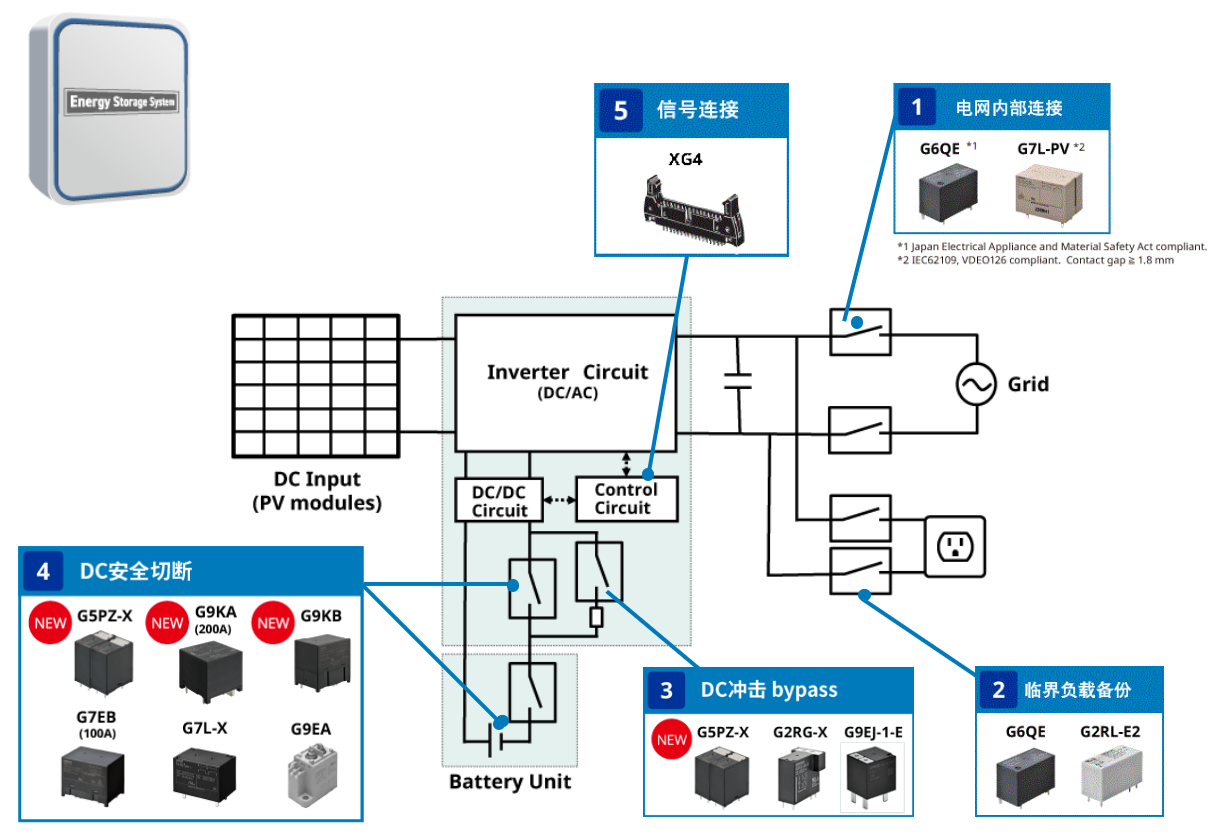

儲能系統（住宅）

使用大容量和高輸出電池是一種趨勢，這些電池能在斷電期間為住宅提供備用電源。

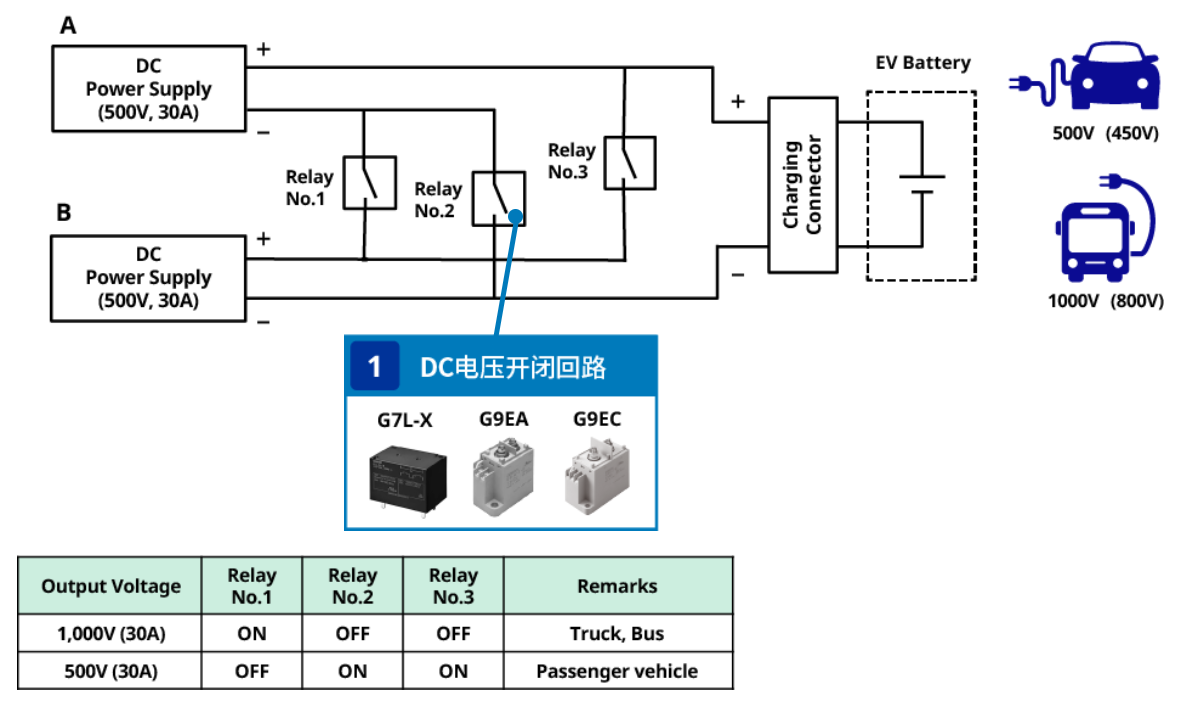

DC電壓開關電路

一些充電器使用的電路能夠?qū)⑤敵鲭妷呵袚Q為高電壓電池（1000V）汽車和低電壓電池（500V）電動乘用車。在此，繼電器用于切換電路以提供輸出之間的完全物理絕緣，從而實現安全設計。

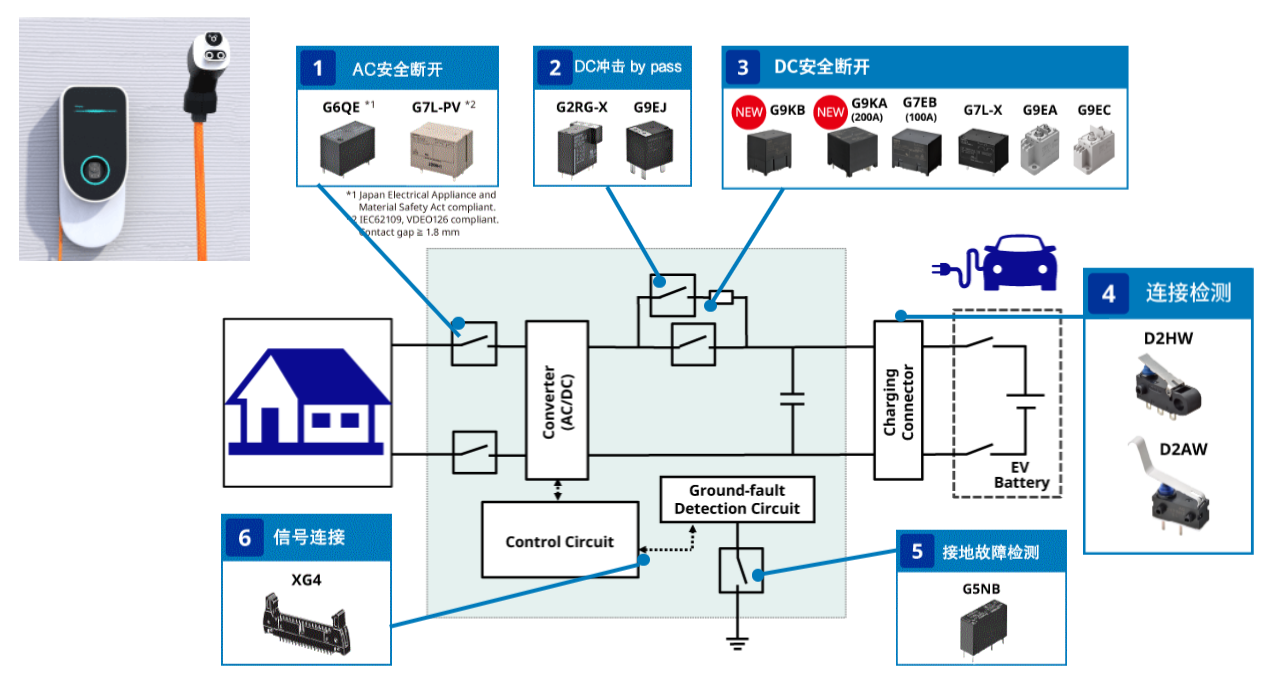

V2H（Vehicle To Home）

住宅的太陽能光伏發電系統和電動汽車的普及導致用于固定式存儲應用的EV電池增加。對于此類應用，要執行DC充電和放電控制。

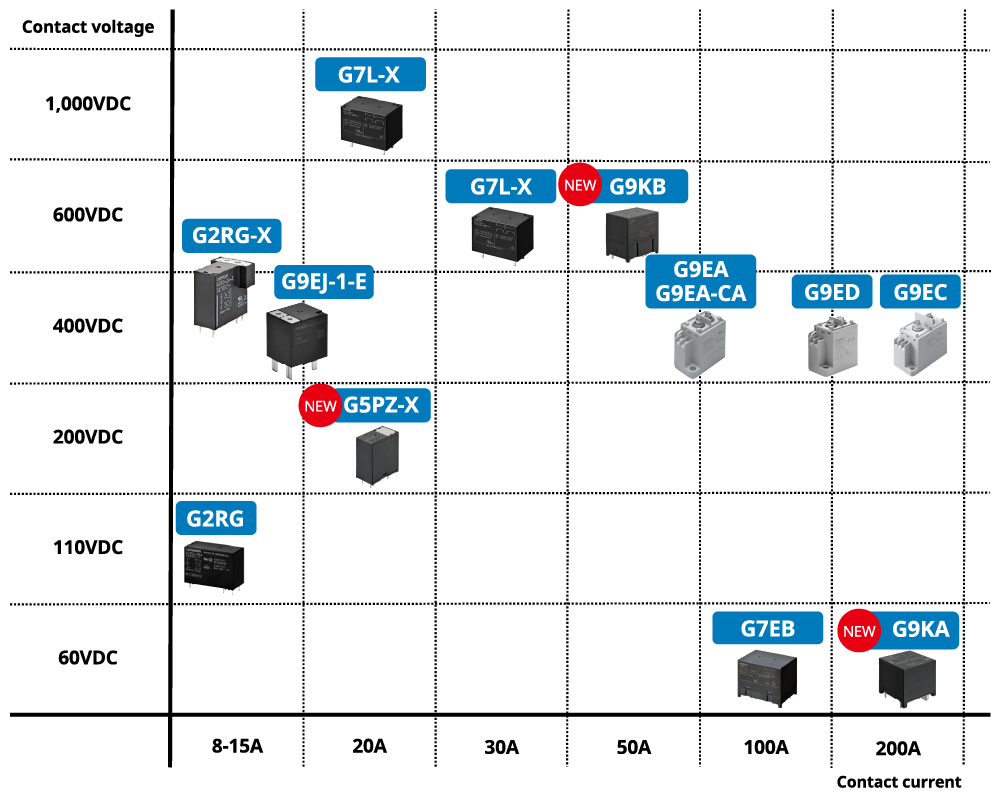

DC大容量繼電器

適用于低電壓和高電壓

應用的產品線
